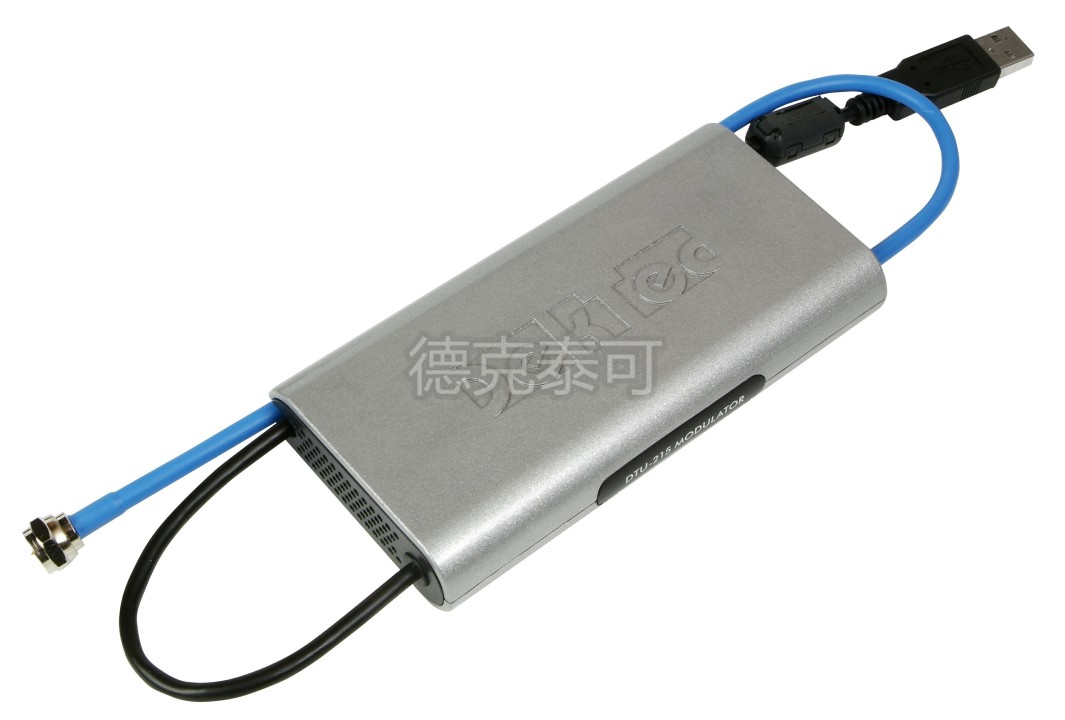

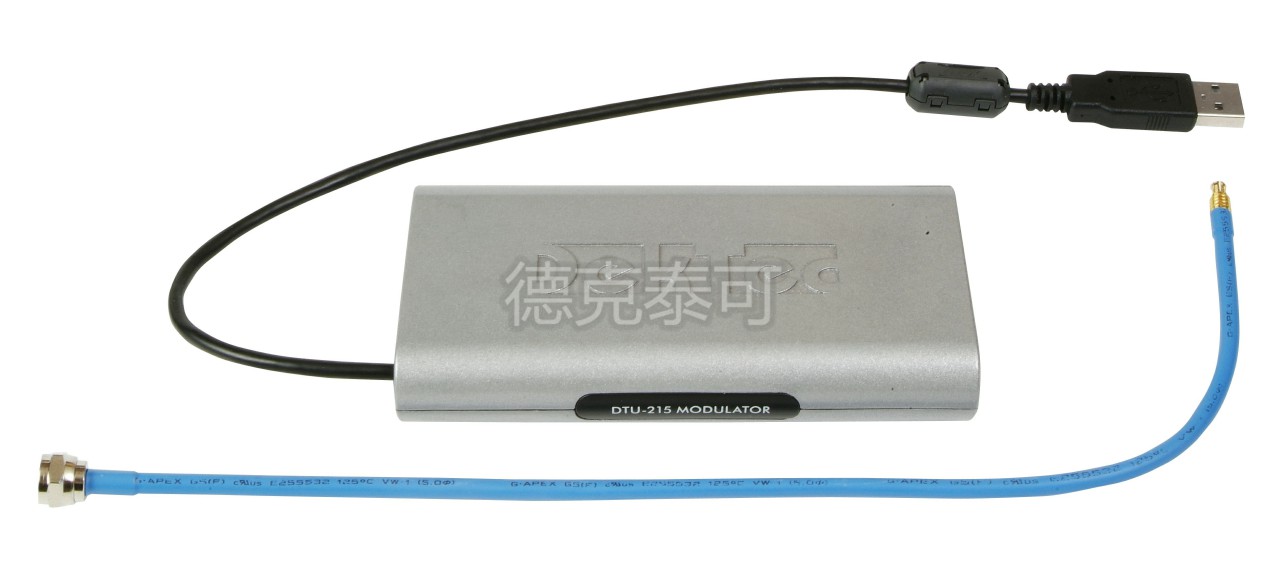

調制卡DTU-215
產品型號：DTU-215
產品分類：USB接口
產品描述：USB接口便攜式
多標準調制盒
特點： 無需外接電源，USB線纜供電
捷變輸出：47 ..1002Mhz
信道模擬選件
兼容多種調制標準: OFDM,QAM,VSB
無需外接電源，USB線纜供電
對于支持的每種標準，支持此標準下的所有的調制模式
直接數字升頻:47~1002Mhz,極好的信號質量
支持播出I/Q矢量文件
31.5dB動態電平可調,步進0.5dB
編程接口API完全兼容公司的其它數字視頻播出卡
|
項目
|
規格
|
|
RF頻率
|
47 .. 1002Mhz ± 3ppm
|
|
帶寬
|
4.7 .. 9.375Mhz
|
|
MER(OFDM)
|
>40 dB
|
|
RF端口
|
F公頭，75Ω
|
|
插入損耗
|
≥15dB(47~1000Mhz)
|
|
電平（QAM）
|
-49.5 .. -18dBm ±2dB
|
|
電平（OFDM）
|
-52.5 .. -21dBm ±2dB
|
|
電平步進
|
0.5dB
|
|
鄰頻抑制
|
-55dB（QAM）
-52dB (OFDM)
|
|
相位噪音
|
< -95dBc @10Khz
|
|
帶外抑制
|
>50dB(47..1000Mhz)
|
|
USB 接口
|
USB 2.0
|
|
耗電(USB總線)
|
5V, 500mA
|
|
尺寸（LxWxH）
|
123 x 62 x 22 mm
|
調制標準
|
CMMB*
|
GY/T 220.1-2006
|
|
ATSC VSB
|
ATSC A53/E
|
|
DTMB*
|
GB20600-2006
|
|
DVB-T/DVB-H
|
EN300 744
|
|
DVB-C
|
EN300 429, J.83 Annex A
|
|
DVB-T2*
|
EN 302 755
|
|
DVB-C2*
|
EN 302 769
|
|
I/Q*
|
I/Q 矢量文件播放
|
|
ISDB-T *
|
ARIB STD-B31
|
|
QAM
|
J.83 Annex A/B/C
|
* 可選項
多標準測試信號發生器
演示
研發用途
|
DTC-370-ISDB
|
ISDB-T 選項
|
|
DTC-374-DTMB
|
DTMB(ADTB-T/DMB-T)選項
|
|
DTC-375-CMMB
|
CMMB 選項
|
|
DTC-378-T2
|
DVB-T2選項
|
|
DTC-376-CM
|
信道模擬選項
|
|
DTC-379-C2
|
DVB-C2選項
|
|
DTC-376-DAB
|
DAB(+)選項
|
